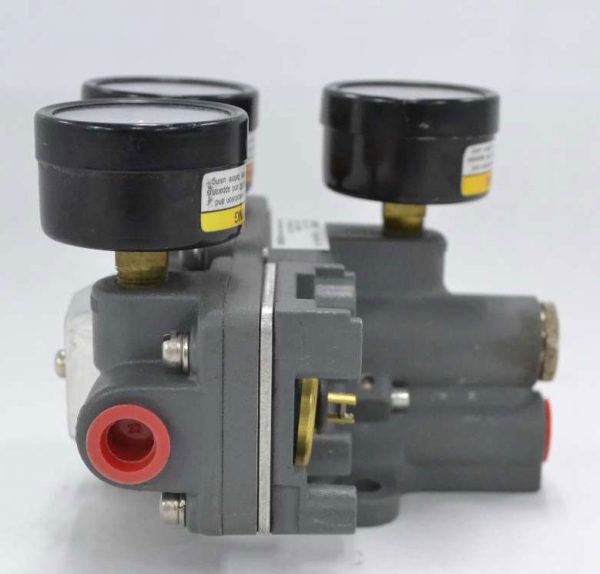

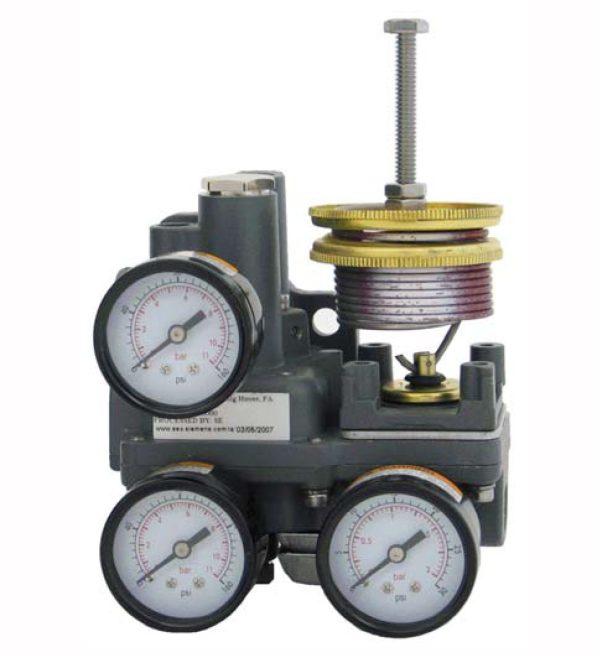

موقعیت‌دهنده‌های سوپاپ سری 74 مدل، موقعیت‌دهنده‌های جهانی هستند که تطبیق‌پذیری، عملکرد پویا و دقت موقعیت‌یابی بالا را ارائه می‌کنند. آنها از اوردیافراگم پیستون در یک محرک پنوماتیکی استفاده می کنند تا یک سوپاپ را در جایی که توسط یک ابزار کنترلی مورد نیاز است قرار دهند و آن موقعیت را بدون توجه به وجود نیروهایی که موقعیت سوپاپ را تغییر می دهند، حفظ کنند. به این ترتیب، تغییرات فشار منبع تأثیر کمی بر خروجی پوزیشنر می‌گذارد، که نیاز به تنظیم‌کننده فشار عرضه را از بین می‌برد.
این موقعیت‌دهنده‌های سوپاپ، ابزارهای دو مرحله‌ای هستند که توسط خلبان کار می‌کنند. مدار پیلوت تقویت کننده های دو خروجی را فعال می کند، که عملکردهای متضادی را انجام می دهند (زمانی که یک تقویت کننده هوا را تامین می کند، دیگری هوا را تخلیه می کند). محرک برای هدایت شیر به موقعیت مورد نیاز توسط سیگنال ابزار کنترل. موقعیت‌دهنده‌های سوپاپ مدل 74 را می‌توان برای سرویس‌دهی تک‌عملی روی یک محرک فنری نیز استفاده کرد. در این حالت یکی از اتصالات پایلوت بوستر وصل می شود. برای محرک های نوع چرخشی به زیر مراجعه کنید.
